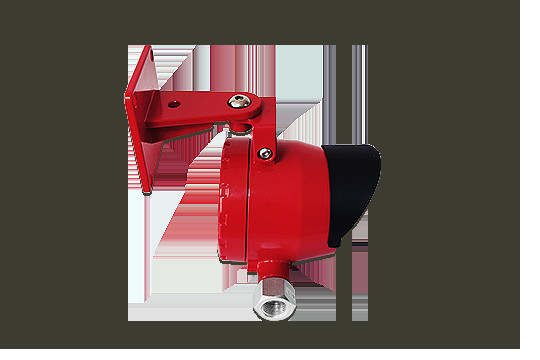

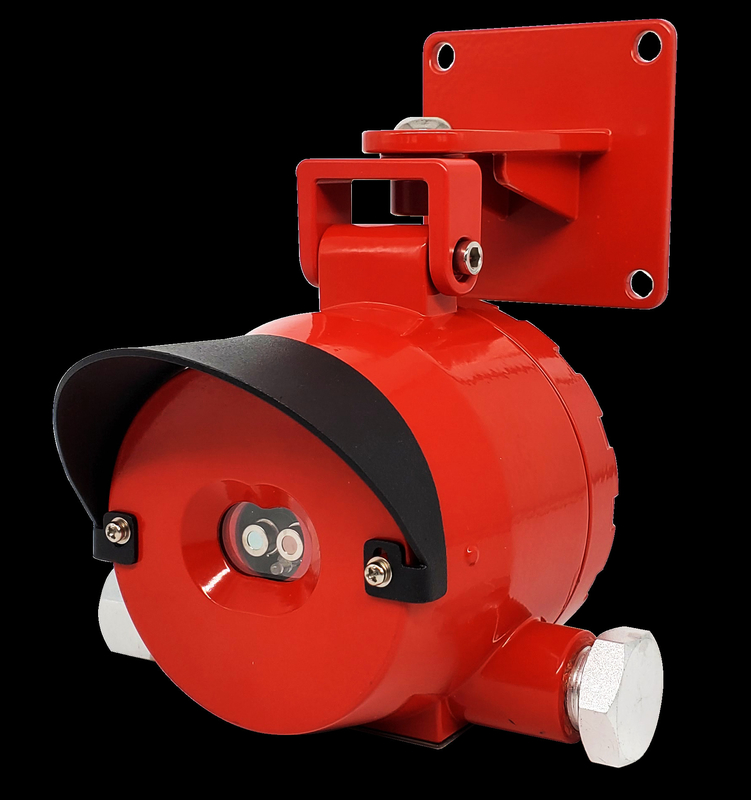

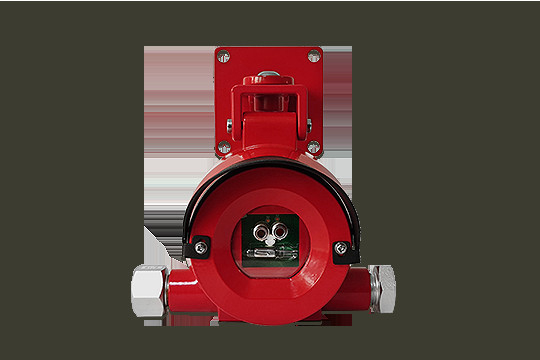

1. Introduzione generale
Il rilevatore di fiamma a infrarossi triplo FD10-IR3 è un nuovo tipo di apparecchiatura intelligente per la rilevazione incendi. I rilevatori utilizzano 3 sensori a infrarossi con diverse lunghezze d'onda con filtraggio a banda stretta. Un sensore viene utilizzato per riflettere la lunghezza d'onda centrale delle informazioni sulla fiamma. Gli altri due sensori vengono utilizzati per monitorare altre radiazioni infrarosse nell'ambiente. Combinando le caratteristiche di sfarfallio della fiamma, analizzando attraverso microprocessori ad alta velocità e calcolando mediante algoritmi matematici, lo spettro di radiazione con caratteristiche di fiamma viene confermato come allarme incendio.
Il rilevatore sopprime l'interferenza della luce solare, dei fulmini, della saldatura elettrica, delle radiazioni termiche, delle interferenze elettromagnetiche, delle vibrazioni meccaniche e di altre interferenze, ottenendo così la risposta rapida e l'identificazione accurata del segnale di fiamma.
2. Caratteristiche principali
Gamma dello spettro di risposta: 3,8μm, 4,3μm, 5,0μm
Tempo di risposta:<30s
Protezione all'ingresso: IP66
Tensione di alimentazione: DC24V±6V
La distanza di rilevamento più lunga può raggiungere i 50 metri
Utilizzo di un chip di elaborazione dati a 32 bit ad alta velocità, a basso consumo e ad alte prestazioni
Eccellente resistenza alle interferenze a radiofrequenza ed elettromagnetiche
Algoritmo brevettato perfetto, risposta rapida, elevata stabilità, forte capacità anti-falso allarme
Angolo di rilevamento di 90°
La distanza di rilevamento più lunga può raggiungere i 50 metri
Impostazioni di sensibilità multilivello per soddisfare le esigenze di diverse occasioni
La barra magnetica regola la sensibilità, non è necessario aprire il coperchio in loco
Design antideflagrante, adatto per aree pericolose in molti tipi di siti industriali
3. Principali specifiche tecniche
Gamma dello spettro di risposta3.8μm, 4.3μm, 5.0μmOggetto di rilevamentoFiammaMetodo di rilevamento
Metodo di visualizzazioneLuci LEDIndicazione di statoIl LED verde lampeggia per indicare il normale funzionamento (il numero di lampeggi ogni 3 secondi rappresenta il livello di sensibilità) Il LED rosso si accende sempre per indicare un allarmeMetodo di funzionamentoBarra magnetica per regolare la sensibilità (4 livelli in totale)Uscita del segnale
Tempo di risposta<30sEx gradeEx d IIC T6 Gb >
4. Parametri tecnici
| Risposta spettrale | FD10-UV: 185~260nm |
| FD10-IR2: 4,3μm, 5,0μm | |
|
FD10-IR3: 3,8μm, 4,3μm, 5,0μm FD10-UVIR2: 185~260nm, 4,3μm, 5,0μm |
|
| Metodo di rilevamento | Campionamento in tempo reale del percorso ottico |
| Display | Luci LED |
| Indicazione di stato | Il LED verde lampeggia per indicare il normale funzionamento (il numero di lampeggi ogni 3 secondi rappresenta il livello di sensibilità) |
| Il LED rosso si accende sempre per indicare un allarme | |
| Metodo di funzionamento | Barra magnetica, regola la sensibilità (4 livelli) |
| Uscita del segnale | Analogico 4-20mA |
| Relè passivi (per guasto e allarme) | |
| Grado Ex | ExdⅡC T6 Gb/ Ex tD A21 |
| Protezione all'ingresso | IP66 |
| Potenza in ingresso | DC24V±6V |
| Corrente di lavoro | ≤30mA (DC24V) |
| Metodo di installazione | Montaggio a parete o sollevamento o tubo di tenuta |
| Tempo di risposta |
FD10-IR2: ≤10s |
|
Distanza di rilevamento |
FD10-UV: 30m, fuoco di N-eptano 0,3m×0,3m |
| FD10-IR2: 50m, fuoco di N-eptano 0,3m×0,3m | |
| RD10-IR3: 50m, fuoco di N-eptano 0,3m×0,3m | |
| FD10-UVIR2: 50m, fuoco di N-eptano 0,3m×0,3m | |
| Temperatura di esercizio | FD10-UV: -20~60℃ |
| FD10-IR2: -25~70℃ | |
| FD10-IR3: -25~70℃ | |
| FD10-UVIR2: -20~60℃ | |
| Campo visivo | FD10-UV: 120° |
| FD10-IR2: 100° | |
| FD10-IR3: 100° | |
| FD10-UVIR2: 100°(IR) / 120° (UV) | |
| Peso | 1,5±0,2 kg |
| Materiale dell'alloggiamento | Alluminio pressofuso senza rame |
| Vite di ingresso cavi | NPT1/2 |
| Umidità di lavoro | ≤95%RH (senza condensa) |
