Sensore di forza unico del sottopiede di RoHS del CE dei sensori di pressione del film sottile 3.3V

il sensore di pressione del film sottile 1.ZNX-01flexible è una componente non polare, là non è direzionalità nel circuito; Nel usando, disponga prego la zona sensibile alla pressione del sensore su una superficie costante e piana. Facendo uso del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè, in uno stato «di risposta» quando non c'è pressione; in questo stato, la resistenza di uscita del sensore può ancora rispondere per fare pressione sui cambiamenti e la relazione corrispondente non è più applicabile alla scheda di dati di riferimento;

2.If la superficie sostenente e la forza che applicano la superficie sono sia superfici rigide che dure e la superficie di contatto è più grande dell'area delicata del sensore, dovuto la propria struttura del sensore, la risposta di pressione può essere piccola ed instabile. Un cuscinetto di gomma molle rotondo deve essere affigguto al centro dell'area delicata, il diametro è leggermente più piccolo dell'area delicata e l'area dovrebbe essere maggior di 60% dell'area dell'area delicata;

3.You può utilizzare il nastro su due lati per riparare il sensore sulla superficie sostenente. Presti attenzione che la superficie sostenente è ordinata e pulita prima dell'incollatura. È raccomandato per utilizzare il nastro su due lati di marca di 3M; fornisca i servizi su misura;

4.After il sensore è sollecitato e mantiene la pressione, il valore della resistenza di uscita andrà alla deriva leggermente col passare del tempo, solitamente all'interno di 5%. Questo errore può essere ridotto con il metodo di calibratura della sincronizzazione. Nell'operazione di calibratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni reali. Poiché lo stato della forza del sensore è differente negli scenari differenti dell'applicazione, è raccomandato che l'utente sistemi il sensore secondo lo scenario reale dell'applicazione e verifichi i parametri della deriva da soli.

Annunci

• Quando facendo uso del sensore, provi a fare il carico ha ricevuto uniformemente ed ad evitare il contatto diretto con il sensore dagli oggetti taglienti;
• l'uso della Sovra-gamma ridurrà la prestazione del sensore o persino distruggerà il sensore;

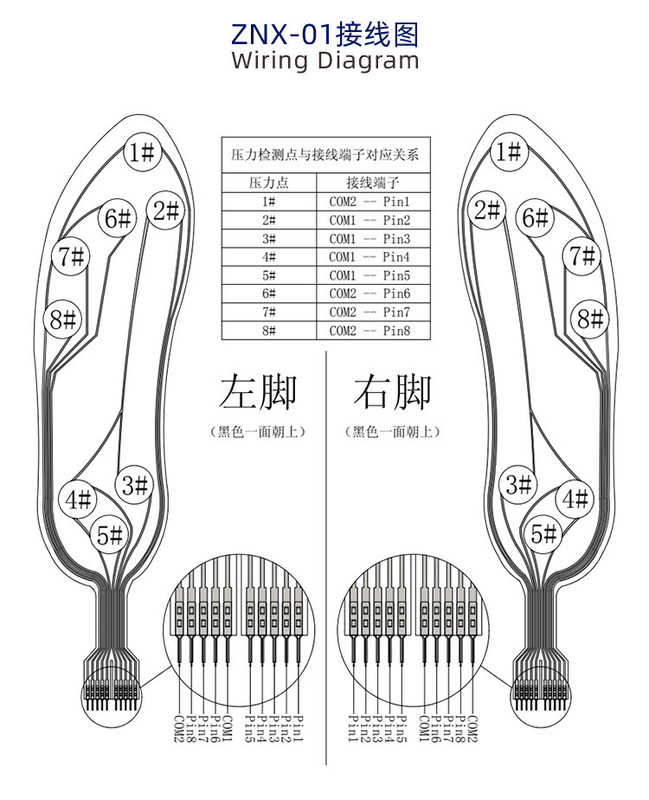

• Il terminale del sensore è fatto di materiale di rame e bianco ed il cavo può essere saldato secondo i bisogni. Dovrebbe essere notato che la temperatura di saldatura non dovrebbe essere troppo alta, è raccomandato che non dovrebbe superare 300°C ed il tempo del contatto non dovrebbe superare in secondo luogo 1, in modo da impedire la temperatura elevata la fusione e deformare del substrato del film.
