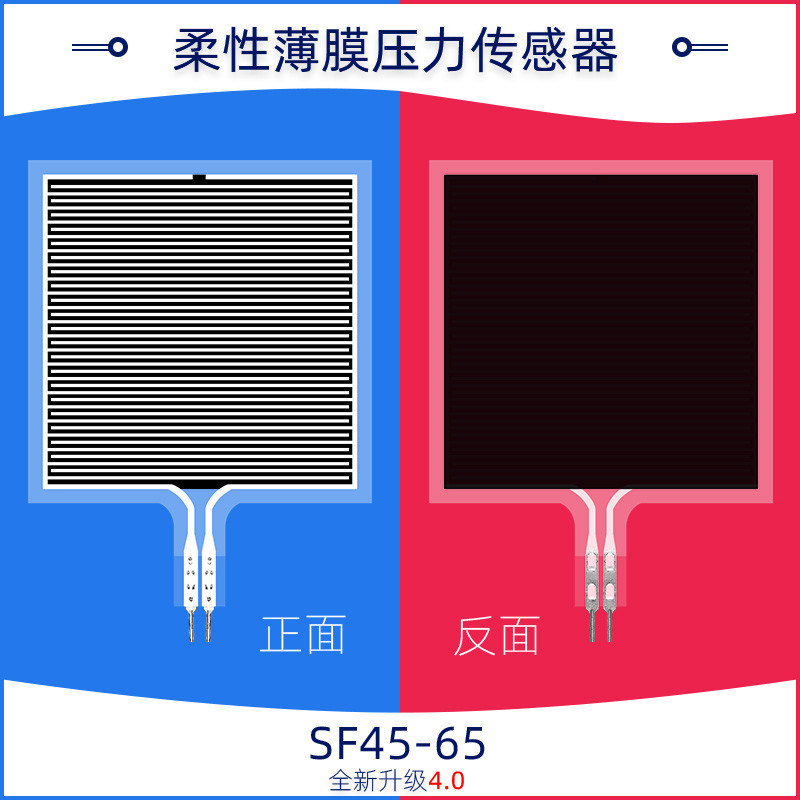

Migliore risposta rapida sottile flessibile del sensore SF45-65 di pressione del film per il Multi-campo
Descrizione
Il sensore flessibile di pressione del film sottile SF45-65 è un nuovo tipo di sensore che sta usando la pressione flessibile che percepisce la tecnologia con i diritti di proprietà intellettuale indipendenti. È stampato sui materiali flessibili e sottili con forte adesione, la resistenza di piegamento ed i materiali nano-funzionali flessibili dell'alta sensibilità., di modo che può raggiungere la rilevazione della alto-sensibilità di pressione.
Il sensore flessibile di pressione del film SF45-65 è un sensore resistente. La resistenza di uscita diminuisce come la pressione applicata alla superficie degli aumenti del sensore. La pressione può essere misurata con una relazione specifica della pressione-resistenza.

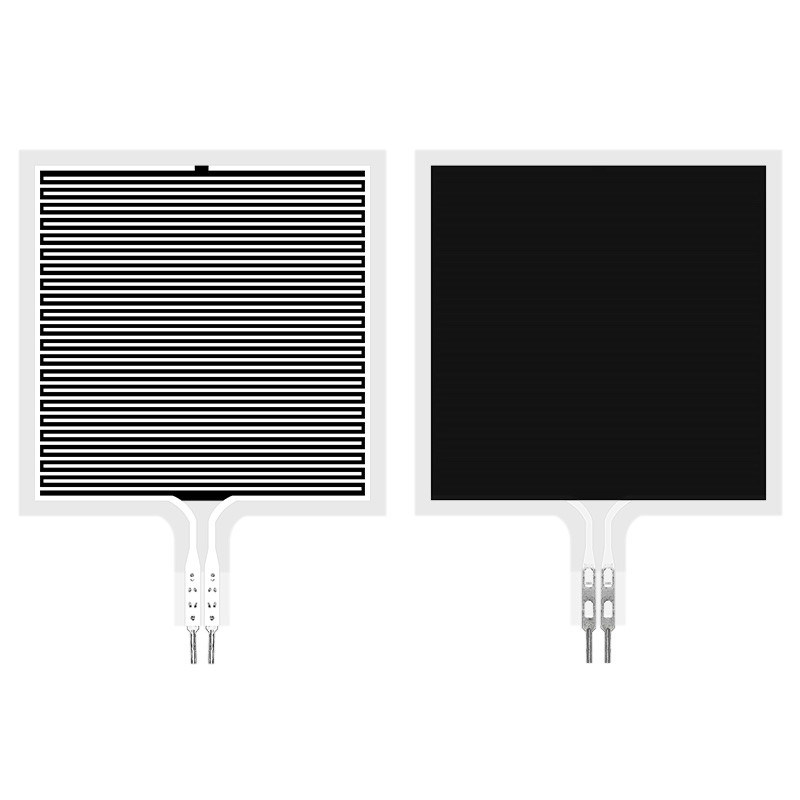

Il sensore flessibile di pressione del film SF45-65 è un sensore di pressione con un'area delicata quadrata. L'area delicata ha una dimensione di 46*46mm e può misurare la pressione all'interno di 5kg. È adatto a scenari di misura di pressione sulle superfici flessibili e può essere ampiamente usato nella casa astuta, nei prodotti elettronici di consumo, nell'elettronica automobilistica, in attrezzatura medica, nel controllo industriale, in robot astuti ed in altri campi.
Caratteristiche
Ø ultrasottile, spessore meno di 0.4mm
Resistenza alla flessione di Ø
Risposta rapida di Ø
La lunga vita di Ø, ha superato la prova premente di più di 1 milione volte
Ø il segnale in uscita è facile da individuare
La lunghezza del prodotto di Ø, la dimensione, pacchetto del perno può essere personalizzata, ecc.
I parametri della gamma del sensore di Ø possono essere personalizzati.
Indice di prestazione
| Modello |
SF45-65 |
| Gamma |
0~5kg |
| Spessore |
≤0.4mm |
| Dimensione |
Vedi la descrizione di dimensione e della specificazione |
| Punto di risposta |
≤30g |
| Ripetibilità |
±5% (50%loaded) |
| Consistenza |
±15% (vedi la descrizione di dimensione e della specificazione) |
| Isteresi |
+10% (RF + - RF) /RF+ |
| Durevolezza |
> un milione di volte |
| Resistenza iniziale |
>10MΩ (Non caricato) |
| Tempo di reazione |
<1ms |
| Tempo del riassunto |
<15ms |
| Tensione di prova |
CC tipica 3.3V di valore |
| Temperatura di funzionamento |
-20℃ ~ 60℃ |
| EMI |
Nessun prodotti |
| ESD |
Insensibilità |
Strato di riferimento di dati
| Modello |
pressione/Kgf |
0,25 |
0,5 |
0,75 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
| SF45-65 |
resistance/KΩ |
4,04 |
1,87 |
1,17 |
0,86 |
0,62 |
0,46 |
0,37 |
0,32 |
0,27 |
0,25 |
0,20 |
0,17 |
Circuito di riferimento
Istruzioni
Il sensore di pressione del film sottile di SF45-65flexible è una componente non polare, là non è direzionalità nel circuito;
- Nel usando, disponga prego la zona sensibile alla pressione del sensore su una superficie costante e piana. Facendo uso del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè, in uno stato «di risposta» quando non c'è pressione; in questo stato, la resistenza di uscita del sensore può ancora rispondere per fare pressione sui cambiamenti e la relazione corrispondente non è più applicabile alla scheda di dati di riferimento;
- Se la superficie sostenente e la forza che applicano la superficie sono sia superfici rigide che dure e la superficie di contatto è più grande dell'area delicata del sensore, dovuto la propria struttura del sensore, la risposta di pressione può essere piccola ed instabile. Un cuscinetto di gomma molle rotondo deve essere affigguto al centro dell'area delicata, il diametro è leggermente più piccolo dell'area delicata e l'area dovrebbe essere maggior di 60% dell'area dell'area delicata;
- Potete utilizzare il nastro su due lati per riparare il sensore sulla superficie sostenente. Presti attenzione che la superficie sostenente è ordinata e pulita prima dell'incollatura. È raccomandato per utilizzare il nastro su due lati di marca di 3M; fornisca i servizi su misura;
Annunci
- Quando facendo uso del sensore, provi a fare il carico ha ricevuto uniformemente ed ad evitare il contatto diretto con il sensore dagli oggetti taglienti;
- l'uso della Sovra-gamma ridurrà la prestazione del sensore o persino distruggerà il sensore;
- Il terminale del sensore è fatto di materiale di rame e bianco ed il cavo può essere saldato secondo i bisogni. Dovrebbe essere notato che la temperatura di saldatura non dovrebbe essere troppo alta, è raccomandato che non dovrebbe superare 300°C ed il tempo del contatto non dovrebbe superare in secondo luogo 1, in modo da impedire la temperatura elevata la fusione e deformare del substrato del film.
Dettagli
