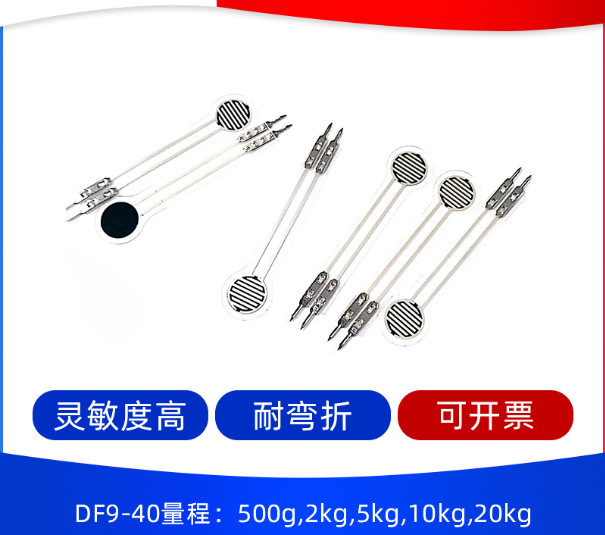

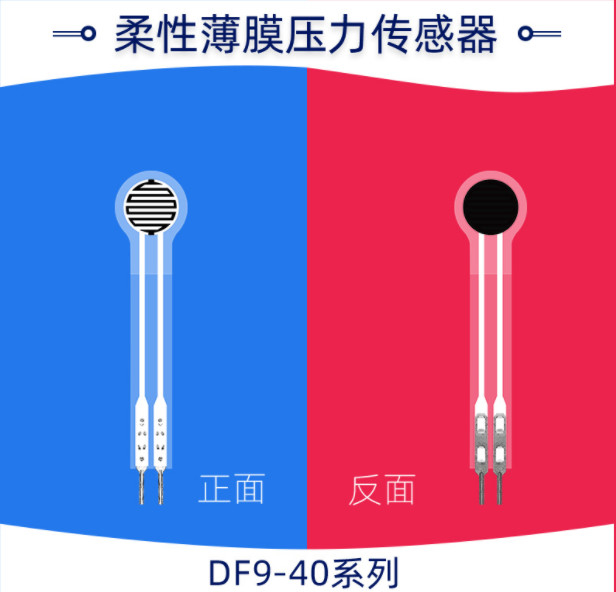

Serie flessibile del sensore DF9-40 di pressione del film sottile
Descrizione
Il sensore flessibile di pressione del film sottile di serie DF9-40 è un nuovo tipo di sensore con i diritti di proprietà intellettuale indipendenti di tecnologia dei sensori flessibile di pressione. È stampato su materiale sottile flessibile con forte adesione, la resistenza di piegamento e l'alta sensibilità dei materiali funzionali nani flessibili, in modo da raggiungere l'alta sensibilità di rilevazione di pressione.
Il sensore di pressione del film sottile è un sensore resistente. La resistenza di uscita diminuisce come la pressione sugli aumenti della superficie del sensore. La pressione può essere misurata con una relazione specifica della pressione-resistenza. È adatto a scenari di misura di pressione sulle superfici flessibili e può essere ampiamente usato nella casa astuta, nei prodotti elettronici di consumo, nell'elettronica automobilistica, in attrezzatura medica, nel controllo industriale, in robot astuti ed in altri campi.
La serie DF9-40 attualmente ha 500g, 2kg, 5kg, 10kg, 20kg ed altri modelli differenti della gamma.
Caratteristiche
Ø ultrasottile, spessore meno di 0.3mm
Risposta rapida di Ø
La lunga vita di Ø, ha superato la prova premente di più di 1 milione volte
Ø il circuito di rilevazione è semplice, facile da integrare ed applicarsi
Il profilo del sensore di Ø può essere personalizzato
Ø i parametri della gamma del sensore può essere personalizzato
Ø ha passato l'autenticazione di RoHS
Parametri del prodotto
| Logo | Dimensione (millimetri) |
| Lunghezza | 45,7 |
| Larghezza | 10 |
| Zona sensibile | φ7.5 |
| Passo di Pin | 2,54 |
| Tolleranza | 0,2 |
Indice di prestazione
| Modello | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Gamma | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Spessore | ≤0.3mm | ||||
| Dimensione | Vedi la descrizione di dimensione e della specificazione | ||||
| Pointnote 1 di risposta | ≤20g | ≤300g | ≤700g | ||
| Ripetibilità | ±5% (50%Loaded) | ||||
| Consistencynote2 | ±10% (serie dello stesso modello) | ||||
| Isteresi | +15% (RF+ - RF) /RF+ | ||||
| Durevolezza | > un milione di volte | ||||
| Resistenza iniziale | >10MΩ (Non caricato) | ||||
| Tempo di reazione | < 1ms=""> | ||||
| Tempo del riassunto | < 15ms=""> | ||||
| Tensione di prova | CC tipica 3.3V di valore | ||||
| Temperatura di funzionamento | -20℃ - 60℃ | ||||
| EMI | Nessun prodotti | ||||
| ESD | Insensibilità | ||||
Strato di riferimento di dati
|
Modello: DF9-40@500g |
Modello: DF9-40@2kg |
Modello: DF9-40@5kg |
Modello: DF9-40@10kg |
Modello: DF9-40@20kg |
|||||
| pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ | pressure/kg | resistance/kΩ |
| 0,05 | 34,87 | 0,2 | 11,20 | 0,5 | 8,66 | 1 | 4,38 | 2 | 4,85 |
| 0,1 | 14,87 | 0,4 | 6,07 | 1 | 4,68 | 2 | 3,05 | 4 | 3,67 |
| 0,2 | 7,39 | 0,6 | 4,31 | 1,5 | 3,60 | 3 | 2,50 | 6 | 3,06 |
| 0,25 | 6,14 | 0,8 | 3,43 | 2 | 3,11 | 4 | 2,20 | 8 | 2,73 |
| 0,3 | 5,19 | 1 | 2,97 | 2,5 | 2,78 | 5 | 2,00 | 10 | 2,55 |
| 0,4 | 4,37 | 1,2 | 2,67 | 3 | 2,55 | 6 | 1,85 | 12 | 2,43 |
| 0,5 | 3,77 | 1,4 | 2,48 | 3,5 | 2,36 | 7 | 1,76 | 14 | 2,36 |
| 1,6 | 2,30 | 4 | 2,17 | 8 | 1,70 | 16 | 2,31 | ||
| 1,8 | 2,19 | 4,5 | 1,98 | 9 | 1,63 | 18 | 2,27 | ||
| 2 | 2,08 | 5 | 1,83 | 10 | 1,60 | 20 | 2,23 | ||
