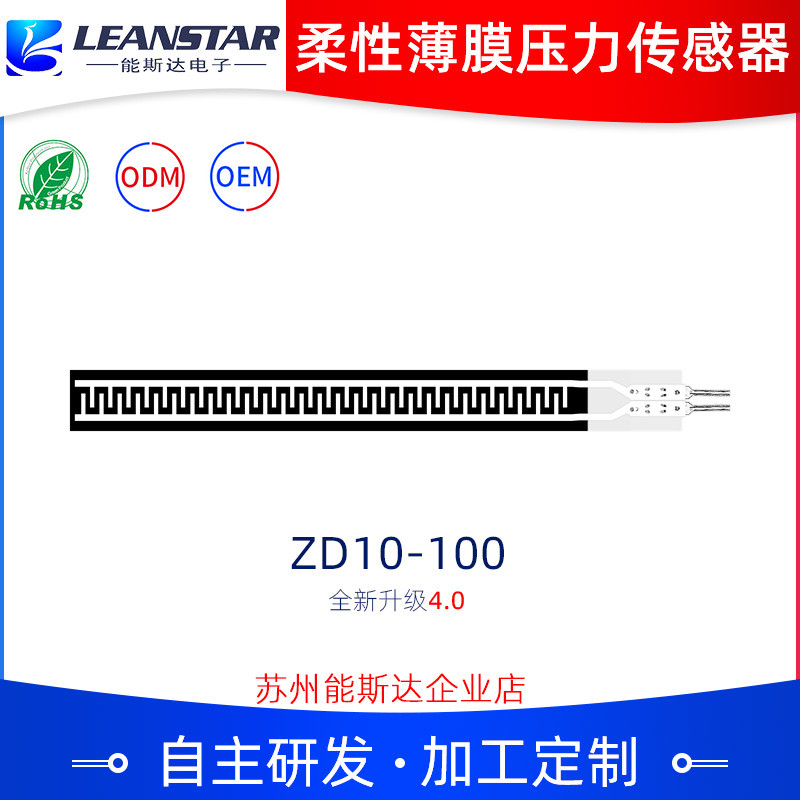

Sensore flessibile ZD10-100 di pressione del film sottile di esperienza straordinaria per migliore vita
Descrizione
Il sensore flessibile di pressione del film sottile ZD10-100 è un nuovo tipo di sensore con i diritti di proprietà intellettuale indipendenti di tecnologia dei sensori flessibile di pressione. È stampato su materiale sottile flessibile con forte adesione, la resistenza di piegamento e l'alta sensibilità dei materiali funzionali nani flessibili, in modo da raggiungere l'alta sensibilità di rilevazione di pressione.
Il sensore flessibile di pressione del film è un sensore resistente. La resistenza di uscita diminuisce come la pressione applicata alla superficie degli aumenti del sensore. La pressione può essere misurata con una relazione specifica della pressione-resistenza.
ZD10-100 pricipalmente è utilizzato per piccola rilevazione di pressione in certa area. Il suo punto di risposta è basso quanto sotto 50g, che può efficacemente individuare l'innesco di pressione ed il cambiamento di pressione sulla superficie del sensore ZD10-100. Può essere ampiamente usato nella casa astuta, nei prodotti elettronici di consumo, nell'elettronica automobilistica ed in altri campi
Caratteristiche
Ø ultrasottile, spessore meno di 0.3mm
Pacchetto impermeabile flessibile di Ø
Resistenza di piegamento di Ø
Risposta rapida di Ø
La lunga vita di Ø, ha superato la prova premente di più di 1 milione volte
Ø il segnale in uscita è facile da individuare
Lunghezza del prodotto di Ø, dimensione, pacchetto del perno, ecc. personalizzabili.
Ø i parametri della gamma del sensore può essere personalizzato
Indice di prestazione
| Modello |
ZD10-100 |
| Gamma |
0~500g |
| Spessore |
≤0.3mm |
| Dimensione |
Vedi la descrizione di dimensione e della specificazione |
| Punto1di risposta |
≤50g |
| Ripetibilità |
±5% (50%loaded) |
| Consistenza2 |
±15% (serie dello stesso modello) |
| Isteresi |
+10% (RF+ - RF) /RF+ |
| Durevolezza |
> un milione di volte |
| Resistenza iniziale |
>10MΩ (Non caricato) |
| Tempo di reazione |
<1ms |
| Tempo del riassunto |
<15ms |
| Tensione di prova |
CC tipica 3.3V di valore |
| Temperatura di funzionamento |
-20℃ ~ 60℃ |
| EMI |
Nessun prodotti |
| ESD |
Insensibilità |
Strato di riferimento di dati
| Modello |
Pressure/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistance/KΩ |
10,29 |
5,34 |
3,98 |
3,32 |
2,98 |
2,82 |
2,66 |
2,55 |
2,47 |
2,43 |
Nota: La curva nell'icona è ricavata dai dati misurati nelle circostanze specifiche. La relazione della curva è per riferimento soltanto. I dati reali dovrebbero essere provati dopo installazione secondo l'applicazione specifica.

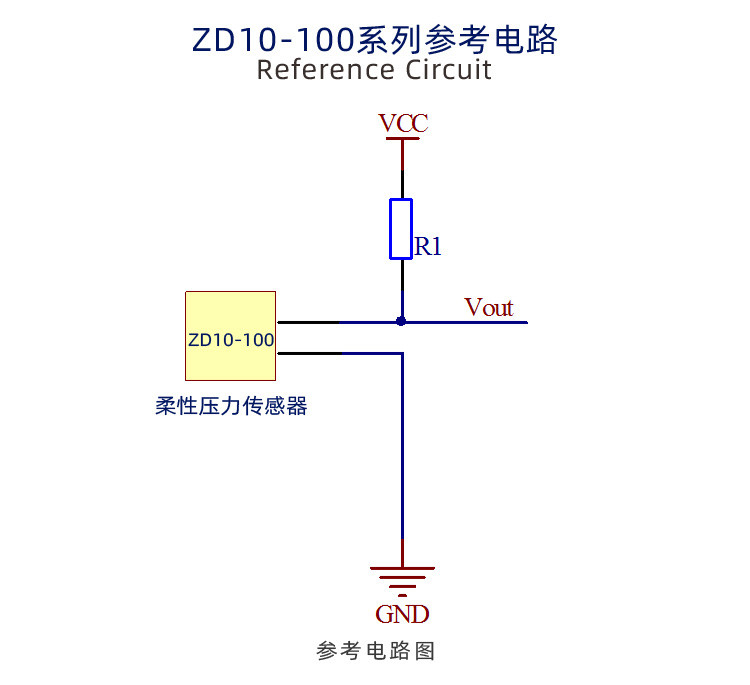

Circuito di riferimento
Istruzioni
- Il sensore flessibile di pressione ZD10-100 è una componente non polare, là non è direzionalità nel circuito;
- Nel usando, disponga prego la zona sensibile alla pressione del sensore su una superficie costante e piana. Facendo uso del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè, in uno stato «di risposta» quando non c'è pressione; in questo stato, la resistenza di uscita del sensore può ancora rispondere per fare pressione sui cambiamenti e la relazione corrispondente non è più applicabile alla scheda di dati di riferimento;
- Se la superficie sostenente e la superficie dell'applicazione della forza sono sia superfici rigide che dure e la superficie di contatto è più grande della dimensione del sensore (dimensione 52mm*10mm di area delicata del sensore), dovuto la propria struttura del sensore, la risposta di pressione può essere piccola ed instabile. Un cuscinetto di gomma molle rotondo deve essere affigguto al centro dell'area delicata, il diametro è leggermente più piccolo dell'area delicata e l'area dovrebbe essere maggior di 60% dell'area dell'area delicata;
- Potete utilizzare il nastro su due lati per riparare il sensore sulla superficie sostenente. Presti attenzione che la superficie sostenente è ordinata e pulita prima dell'incollatura. È raccomandato per utilizzare il nastro su due lati di marca di 3M; fornisca i servizi su misura;
- Dopo che il sensore è sollecitato e mantiene la pressione, il valore della resistenza di uscita andrà alla deriva leggermente col passare del tempo, solitamente all'interno di 5%. Questo errore può essere ridotto con il metodo di calibratura della sincronizzazione. Nell'operazione di calibratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni reali. Poiché lo stato della forza del sensore è differente negli scenari differenti dell'applicazione, è raccomandato che l'utente sistemi il sensore secondo lo scenario reale dell'applicazione e verifichi i parametri della deriva da soli.
Annunci
- Quando facendo uso del sensore, provi a fare il carico ha ricevuto uniformemente ed ad evitare il contatto diretto con il sensore dagli oggetti taglienti;
- l'uso della Sovra-gamma ridurrà la prestazione del sensore o persino distruggerà il sensore;
- Il terminale del sensore è fatto di materiale di rame e bianco ed il cavo può essere saldato secondo i bisogni. Dovrebbe essere notato che la temperatura di saldatura non dovrebbe essere troppo alta, è raccomandato che non dovrebbe superare 300°C ed il tempo del contatto non dovrebbe superare in secondo luogo 1, in modo da impedire la temperatura elevata la fusione e deformare del substrato del film.
