Sensore di pressione del film flessibile intelligente Sensore multipunto di tipo varistore sottopiede intelligente
Descrizione
Sensore di pressione a film flessibile ZNX-01è un nuovo tipo di sensore che utilizza la tecnologia di rilevamento della pressione flessibile con diritti di proprietà intellettuale indipendenti.Stampa materiali flessibili nano-funzionali con forte adesione, resistenza alla flessione e alta sensibilità su materiali flessibili e leggeri., In modo che possa ottenere un rilevamento ad alta sensibilità della distribuzione della pressione plantare.
Il sensore di pressione a film flessibile ZNX-01 è un sensore resistivo.La resistenza di uscita diminuisce all'aumentare della pressione applicata alla superficie del sensore.Attraverso una specifica relazione pressione-resistenza, la pressione può essere misurata.Imposta il sensore ZNX-01 per la suola, può rilevare la pressione plantare quando il corpo umano è in piedi e cammina e i dati di rilevamento possono essere utilizzati per l'analisi della pressione plantare.
Caratteristiche
Ø Ultra-morbido, spessore inferiore a 0,3 mm
Ø Facile da integrare
Ø Velocità di risposta rapida e alta risoluzione
Ø Lunga durata, superato il test della stampa di oltre 1 milione di volte
Ø Il segnale di uscita è facile da rilevare
Ø Impermeabile, resistente all'umidità, traspirante
Indice di prestazione

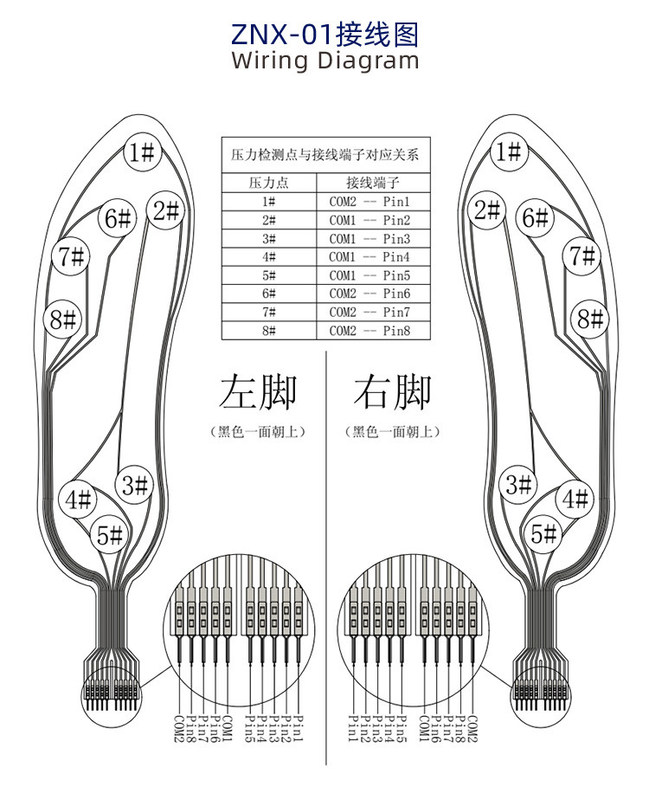

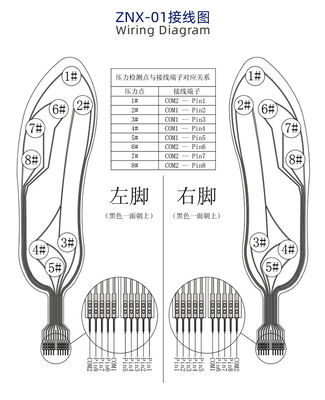

| Modello | ZNX-01 |
| Gamma | 0~10 kg |
| Spessore | ≤0,45 mm |
| Dimensione | Vedere la descrizione delle specifiche delle dimensioni (personalizzabile) |
| Punto di rispostaNota1 | ≤400 g |
| Durata | >Un milione di volte |
| Resistenza iniziale | >10 MΩ (non caricato) |
| Tempo di risposta | ＜1ms |
| Tempo di ripresa | ＜15 ms |
| Tensione di prova | Valore tipico CC 3,3 V |
| temperatura di esercizio | -20℃ ~ 60℃ |
| EMI | Nessun prodotto |
| ESD | Insensibilità |
| Logo | lunghezza | larghezza | Zona sensibile | Passo del perno | Tolleranza |
| Dimensioni (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1. Il sensore di pressione a film sottile flessibile ZNX-01 è un componente non polare, non c'è direzionalità nel circuito; durante l'utilizzo, posizionare la zona sensibile alla pressione del sensore su una superficie solida e piana.L'utilizzo del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè in uno stato di "risposta" in assenza di pressione;in questo stato, la resistenza di uscita del sensore può ancora rispondere alle variazioni di pressione e la relazione corrispondente non è più applicabile alla scheda tecnica di riferimento;
2.Se la superficie di supporto e la superficie di applicazione della forza sono entrambe superfici rigide e dure e la superficie di contatto è maggiore dell'area sensibile del sensore, a causa della struttura stessa del sensore, la risposta alla pressione potrebbe essere piccola e instabile.Un cuscinetto rotondo in gomma morbida deve essere apposto al centro dell'area sensibile, il diametro è leggermente più piccolo dell'area sensibile e l'area deve essere maggiore del 60% dell'area dell'area sensibile;
3.È possibile utilizzare del nastro biadesivo per fissare il sensore sulla superficie di supporto.Fare attenzione che la superficie di appoggio sia ordinata e pulita prima di incollare.Si consiglia di utilizzare nastro biadesivo di marca 3M;fornire servizi personalizzati;
4.Dopo che il sensore è stato sollecitato e mantiene la pressione, il valore della resistenza di uscita si sposta leggermente nel tempo, solitamente entro il 5%.Questo errore può essere ridotto con il metodo della calibrazione della temporizzazione.Nell'operazione di calibrazione, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni effettive.Poiché lo stato di forza del sensore è diverso nei diversi scenari applicativi, si consiglia all'utente di disporre il sensore in base allo scenario applicativo effettivo e di testare autonomamente i parametri di deriva.
