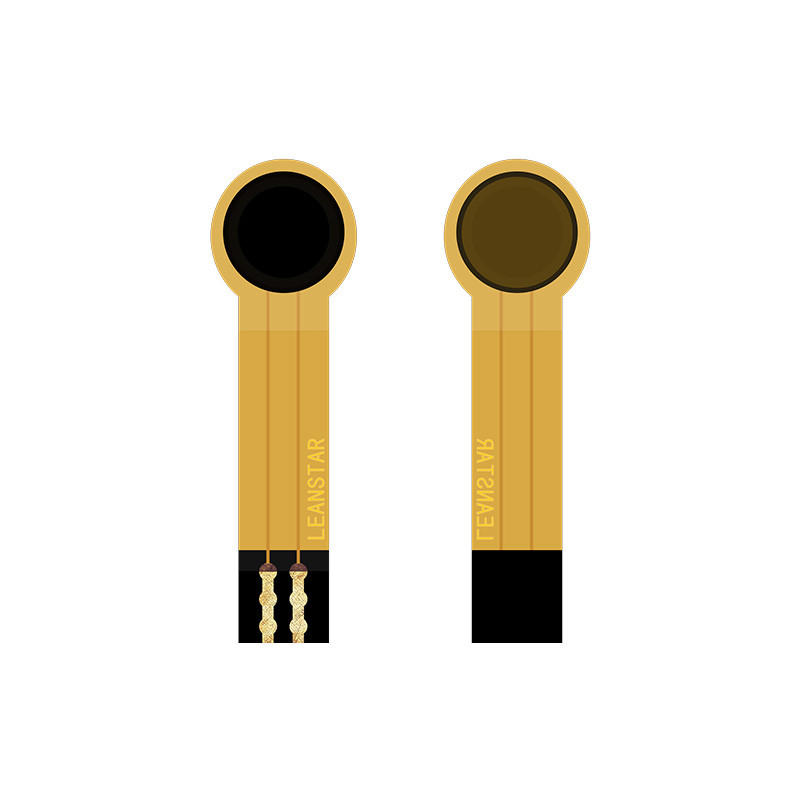

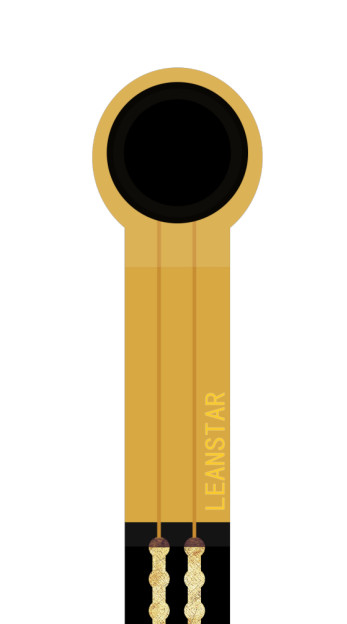

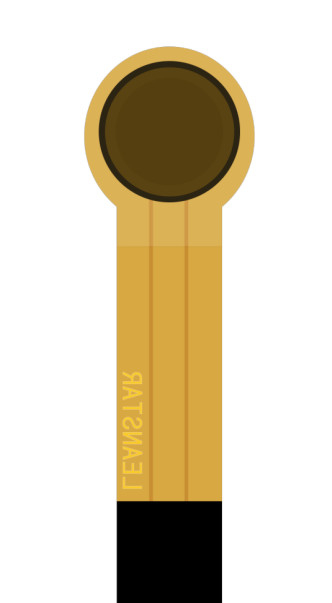

Sensori di pressione a film sottile flessibili

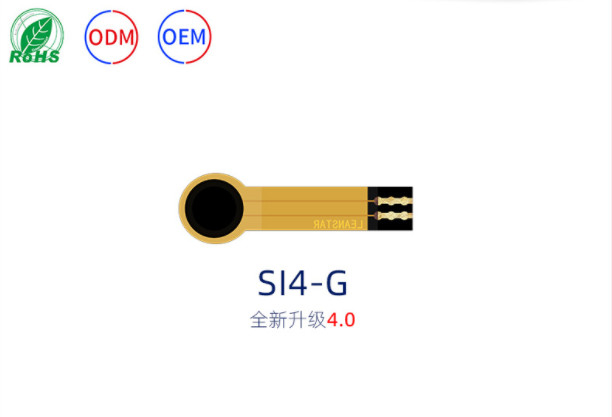

• SI4-Sensore di pressione a film sottile flessibile è un componente non polare, non esiste direzionalità nel circuito;
• Quando si utilizza, si prega di posizionare la zona sensibile alla pressione del sensore su una superficie ferma e piana.in uno stato di "risposta" quando non c'è pressioneIn questo stato, la resistenza di uscita del sensore può ancora rispondere alle variazioni di pressione e la relazione corrispondente non è più applicabile alla scheda di riferimento;
• Se la superficie di supporto e la superficie di applicazione della forza sono sia superfici rigide che dure, e la superficie di contatto è più grande della zona sensibile del sensore, a causa della struttura del sensore stesso,la risposta alla pressione può essere piccola e instabile. al centro della zona sensibile deve essere fissato un tampone di gomma morbida rotonda, il cui diametro è leggermente inferiore a quello della zona sensibile,e la superficie deve essere superiore al 60% della superficie della zona sensibile;
• È possibile fissare il sensore sulla superficie di supporto con nastro ad entrambi i lati, assicurandosi che la superficie di supporto sia ordinata e pulita prima di incollare.Si raccomanda di utilizzare nastro ad doppio lato di marca 3M• fornire servizi personalizzati;

Dopo che il sensore è sotto stress e mantiene la pressione, il valore della resistenza di uscita si allontana leggermente nel tempo, di solito entro il 5%.Nell'operazione di taratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni effettive.si raccomanda all'utente di sistemare il sensore in base allo scenario di applicazione effettivo e di testare da solo i parametri di deriva.

Annunci

• Quando si utilizza il sensore, cercare di far sì che il carico ricevuto sia uniforme ed evitare il contatto diretto con il sensore da parte di oggetti taglienti;
• L'uso a distanza ridurrà le prestazioni del sensore o addirittura lo distruggerà.
• Il terminale del sensore è realizzato in rame e in materiale placcato e il piombo può essere saldato in base alle esigenze.si raccomanda di non superare i 300°C, e il tempo di contatto non deve superare 1 secondo, in modo da evitare che l'alta temperatura faccia fondere e deformare il substrato del film.
