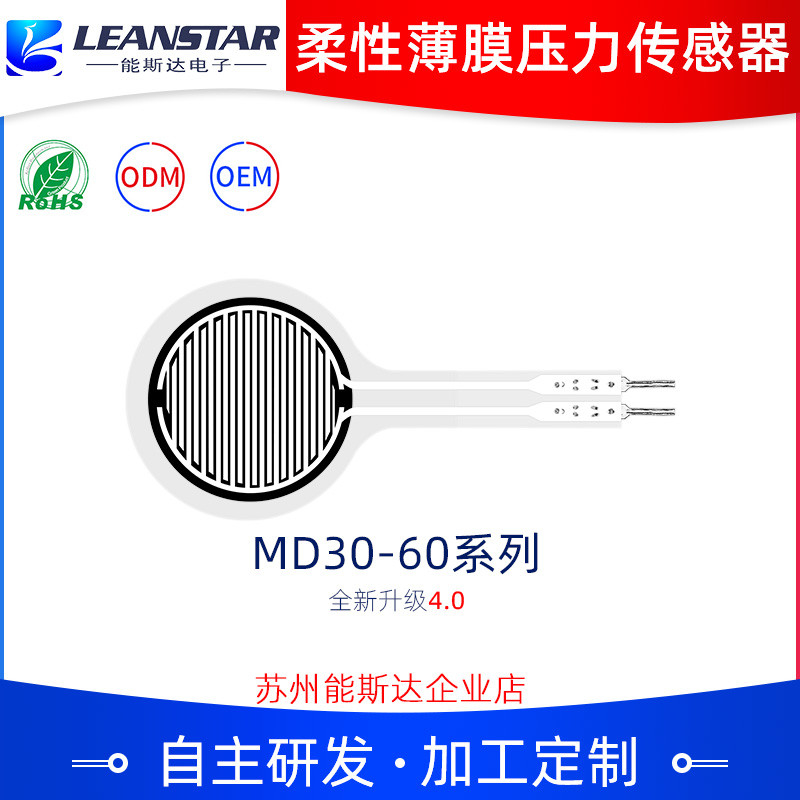

Strumento medico elettronico sottile flessibile del sensore MD30-60 di pressione del film di Pratical per l'ospedale
Descrizione
Il sensore flessibile di pressione del film sottile di serie MD30-60 è un nuovo tipo di sensore con i diritti di proprietà intellettuale indipendenti di tecnologia dei sensori flessibile di pressione. È stampato su materiale sottile flessibile con forte adesione, la resistenza di piegamento e l'alta sensibilità dei materiali funzionali nani flessibili, in modo da raggiungere l'alta sensibilità di rilevazione di pressione.
Il sensore di pressione del film sottile è un sensore resistente. La resistenza di uscita diminuisce come la pressione applicata alla superficie degli aumenti del sensore. La pressione può essere misurata con una relazione specifica della pressione-resistenza. Può essere ampiamente usata nella percezione di pressione, nell'interazione di uomo-macchina, in robot intelligenti, in attrezzatura medica elettronica, nei dispositivi portabili, nella rilevazione fisiologica di salute ed in altri campi. Per esempio, è usata per avviare ed individuare il pedale di un'automobile dell'equilibrio, per individuare la rianimazione cardiopolmonare e per individuare la pressione in altri scenari.
Caratteristiche
Ø ultrasottile, spessore meno di 0.6mm
Basso consumo energetico di Ø e stabilità eccellente
Risposta rapida di Ø
Alta sensibilità di Ø ed ampia gamma di rilevazione
Schema semplice di rilevazione di Ø, facile integrare
I sensori differenti di dimensione e di forma di Ø possono essere personalizzati
Ø ha passato l'autenticazione di RoHS

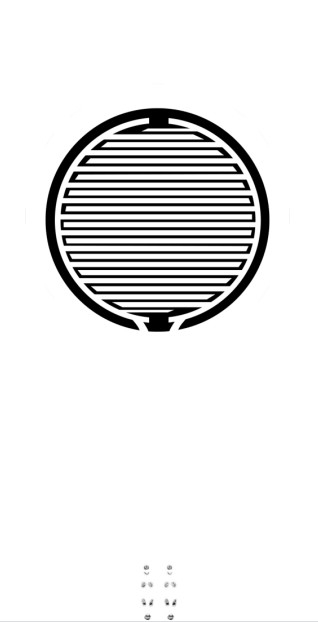

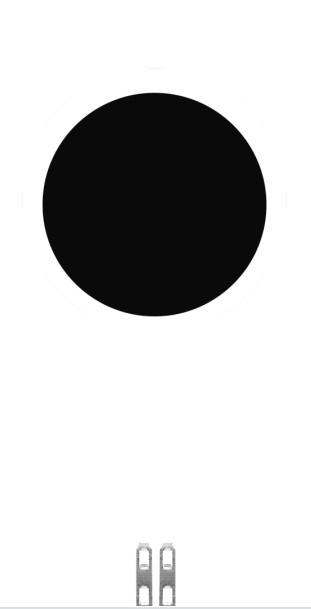

Parametri del prodotto
| Logo |
Dimensione (millimetri) |
| Lunghezza |
66,3 |
| Larghezza |
30 |
| Area delicata |
φ25 |
| Passo di Pin |
2,54 |
| Tolleranza |
0,2 |
Indice di prestazione

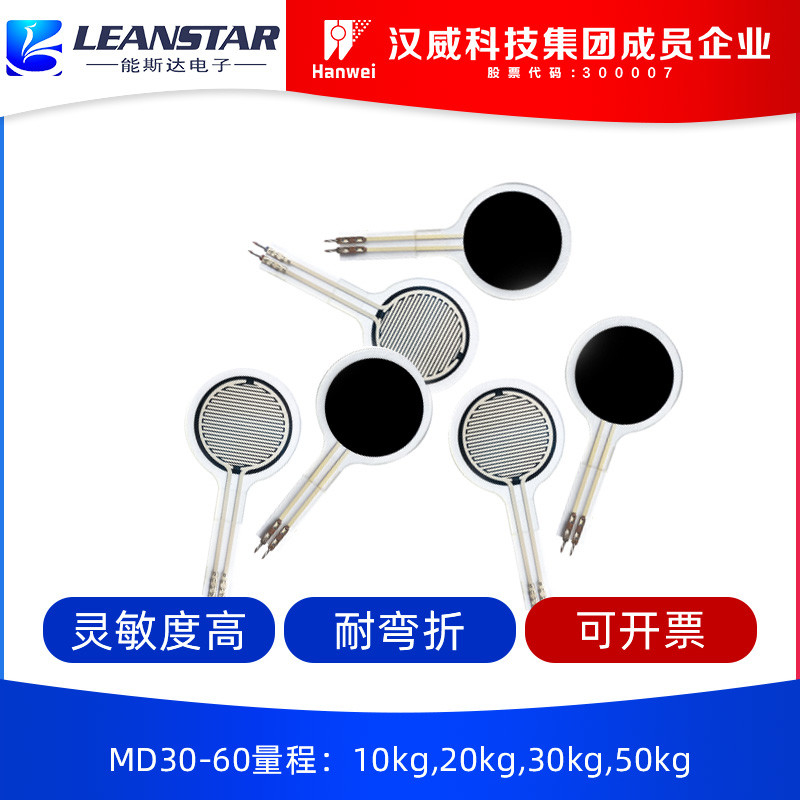

| Modello |
MD30-60@10kg |
MD30-60@20kg |
MD30-60@30kg |
MD30-60@50kg |
| Gamma |
0~10kg |
0~20kg |
0~30kg |
0~50kg |
| Spessore |
≤0.4mm |
≤0.6mm |
| Dimensione |
Vedi la descrizione di dimensione e della specificazione |
| Pointnote 1 di risposta |
≤0.2kg |
≤0.5kg |
| Ripetibilità |
±3% (50%loaded) |
| Consistencynote 2 |
±10% (serie dello stesso modello) |
| Isteresi |
﹢10% (RF + - RF) /RF+ |
| Durevolezza |
> un milione di volte |
| Resistenza iniziale |
>10MΩ (Non caricato) |
| Tempo di reazione |
< 1ms |
| Tempo del riassunto |
< 15ms |
| Tensione di prova |
CC tipica 3.3V di valore |
| Temperatura di funzionamento |
-20°C ~ 60°C |
| EMI |
Nessun prodotti |
| ESD |
Insensibilità |
Strato di riferimento di dati
|
Modello:
MD30-60@10kg
|
Modello:
MD30-60@20kg
|
Modello:
MD30-60@30kg
|
Modello:
MD30-60@50kg
|
|
| pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
pressure/kg |
resistance/kΩ |
| 1 |
8,41 |
2 |
5,31 |
3 |
12,74 |
5 |
8,06 |
| 2 |
4,89 |
3 |
2,65 |
6 |
6,38 |
10 |
4,45 |
| 3 |
3,38 |
5 |
1,97 |
9 |
4,34 |
15 |
3,34 |
| 4 |
2,73 |
7 |
1,59 |
12 |
3,54 |
20 |
2,79 |
| 5 |
2,30 |
9 |
1,40 |
15 |
3,08 |
25 |
2,44 |
| 6 |
2,08 |
10 |
1,26 |
18 |
2,78 |
30 |
2,19 |
| 7 |
1,78 |
13 |
1,18 |
21 |
2,53 |
35 |
2,01 |
| 8 |
1,61 |
15 |
1,13 |
24 |
2,37 |
40 |
1,87 |
| 9 |
1,49 |
17 |
1,08 |
27 |
2,22 |
45 |
1,77 |
| 10 |
1,40 |
20 |
1,05 |
30 |
2,12 |
50 |
1,69 |
Circuito di riferimento
Istruzioni
- Il sensore flessibile di serie MD30-60 è una componente non polare, là non è direzionalità nel circuito;
- Nel usando, disponga prego la zona sensibile alla pressione del sensore su una superficie costante e piana. Facendo uso del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè, in uno stato «di risposta» quando non c'è pressione; in questo stato, la resistenza di uscita del sensore può ancora rispondere per fare pressione sui cambiamenti e la relazione corrispondente non è più applicabile alla scheda di dati di riferimento;
- Se la superficie sostenente e la forza che applicano la superficie sono sia superfici rigide che dure e la superficie di contatto è più grande dell'area delicata del sensore, dovuto la propria struttura del sensore, la risposta di pressione può essere piccola ed instabile. Un cuscinetto di gomma molle rotondo deve essere affigguto al centro dell'area delicata, il diametro è leggermente più piccolo dell'area delicata e l'area dovrebbe essere maggior di 60% dell'area dell'area delicata;
- Potete utilizzare il nastro su due lati per riparare il sensore sulla superficie sostenente. Presti attenzione che la superficie sostenente è ordinata e pulita prima dell'incollatura. È raccomandato per utilizzare il nastro su due lati di marca di 3M; fornisca i servizi su misura;
- Dopo che il sensore è sollecitato e mantiene la pressione, il valore della resistenza di uscita andrà alla deriva leggermente col passare del tempo, solitamente all'interno di 5%. Questo errore può essere ridotto con il metodo di calibratura della sincronizzazione. Nell'operazione di calibratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni reali. Poiché lo stato della forza del sensore è differente negli scenari differenti dell'applicazione, è raccomandato che l'utente sistemi il sensore secondo lo scenario reale dell'applicazione e verifichi i parametri della deriva da soli.
Annunci
- Quando facendo uso del sensore, provi a fare il carico ha ricevuto uniformemente ed ad evitare il contatto diretto con il sensore dagli oggetti taglienti;
- l'uso della Sovra-gamma ridurrà la prestazione del sensore o persino distruggerà il sensore;
- Il terminale del sensore è fatto di materiale di rame e bianco ed il cavo può weldedaccording ai bisogni. Dovrebbe essere notato che la temperatura di saldatura non dovrebbe essere troppo alta, è raccomandato che non dovrebbe superare 300°C ed il tempo del contatto non dovrebbe superare in secondo luogo 1, in modo da impedire la temperatura elevata la fusione e deformare del substrato del film.
