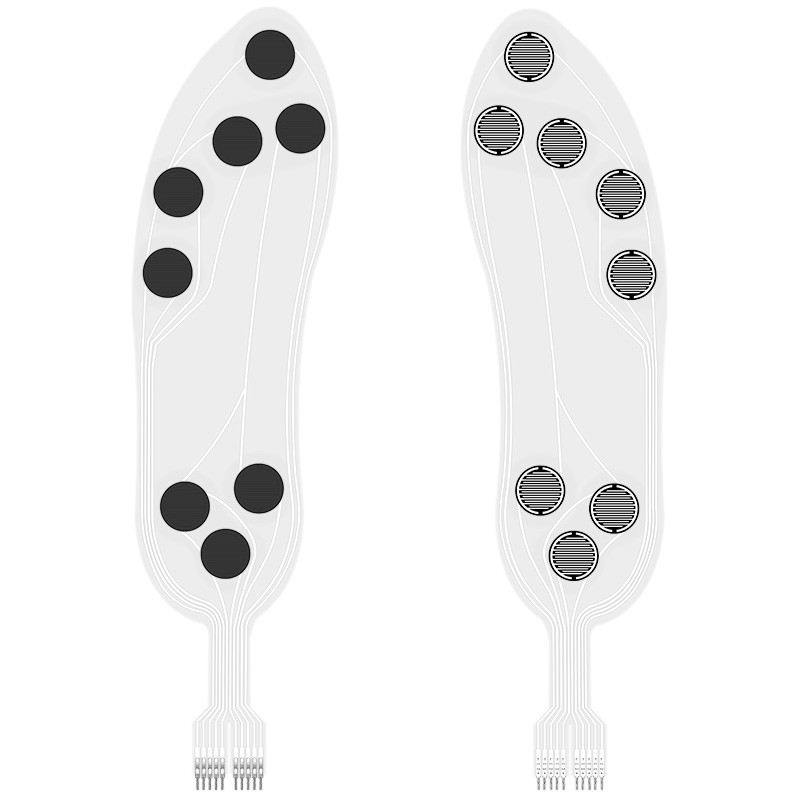

Sensore di pressione a pellicola flessibile ZNX-01 Sensore multipunto di tipo varistor
Descrizione
Sensore di pressione a pellicola flessibile ZNX-01è un nuovo tipo di sensore che utilizza una tecnologia flessibile di rilevamento della pressione con diritti di proprietà intellettuale indipendenti.resistenza alla piegatura e elevata sensibilità sui materiali flessibili e leggeri. , in modo da poter ottenere un rilevamento ad alta sensibilità della distribuzione della pressione plantar.
Il sensore di pressione a pellicola flessibile ZNX-01 è un sensore resistivo.Attraverso una specifica relazione pressione-resistenzaPer la suola, il sensore ZNX-01 può rilevare la pressione plantar quando il corpo umano è in piedi e cammina,e i dati di rilevamento possono essere utilizzati per l'analisi della pressione plantar.
Caratteristiche
Ø Ultra-morbido, spessore inferiore a 0,3 mm
Ø Facilità di integrazione
Ø Velocità di risposta rapida e elevata risoluzione
Ø Lunga durata, superata la prova di stampa di oltre 1 milione di volte
Ø Il segnale di uscita è facile da rilevare
Ø impermeabile, impermeabile all'umidità, traspirabile
Indice di prestazione
| Modello | ZNX-01 |
| Distanza | 0~10 kg |
| Spessore | ≤ 0,45 mm |
| Dimensione | Cfr. descrizione delle specifiche di dimensioni (personalizzabile) |
| Punto di rispostanota1 | ≤ 400 g |
| Durabilità | >Un milione di volte |
| Resistenza iniziale | > 10MΩ ((Non caricato) |
| Tempo di risposta | < 1 ms |
| Tempo di ripresa | < 15 ms |
| Tensione di prova | Valore tipico CC 3.3V |
| Temperatura di funzionamento | -20°C 60°C |
| IME | Nessun prodotto |
| DSE | Insensibilità |
| Il logo | lunghezza | larghezza | Zona sensibile | Punto di attacco | Tolleranza |
| Dimensione ((mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01 sensore di pressione a film sottile flessibile è un componente non polare, non vi è direzionalità nel circuito; durante l'uso, si prega di posizionare la zona sensibile alla pressione del sensore su una firma,superficie pianaL'impiego del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè in uno stato di "risposta" quando non vi è pressione; in questo stato,la resistenza di uscita del sensore può ancora rispondere alle variazioni di pressione, e il rapporto corrispondente non è più applicabile alla scheda di riferimento;
2.Se la superficie di supporto e la superficie di applicazione della forza sono sia superfici rigide che dure e la superficie di contatto è maggiore dell'area sensibile del sensore, a causa della struttura del sensore stesso,la risposta alla pressione può essere piccola e instabile. al centro della zona sensibile deve essere fissato un tampone di gomma morbida rotonda, il cui diametro è leggermente inferiore a quello della zona sensibile,e la superficie deve essere superiore al 60% della superficie della zona sensibile;
3.Puoi utilizzare nastro ad doppio lato per fissare il sensore sulla superficie di supporto.Si raccomanda di utilizzare nastro ad doppio lato di marca 3M• fornire servizi personalizzati;
4.Dopo che il sensore è sottoposto a tensione e mantiene la pressione, il valore della resistenza di uscita si allontana leggermente nel tempo, di solito entro il 5%.Nell'operazione di taratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni effettive.si raccomanda all'utente di sistemare il sensore in base allo scenario di applicazione effettivo e di testare da solo i parametri di deriva.
