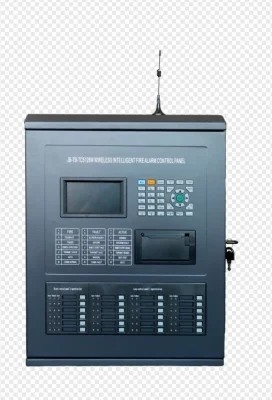

Pannello di controllo di allarme antincendio intelligente wireless per la sicurezza degli hotel / edifici / scuole ((128 punti di localizzazione)
Prefazione
The JB-TB-TC5126W wireless intelligent fire alarm control panel is a new generation of intelligent integrated wireless fire alarm control panel designed and developed under our company's full investigation of the fire protection market demand, che riassume l'esperienza di molti anni dell'azienda nel settore della protezione antincendio e soddisfa pienamente i requisiti del pannello di controllo dell'allarme antincendio GB4717-2005,GA1151-2014 Requisiti generali per la funzione di comunicazione wireless del sistema di allarme antincendio e del sistema di controllo del collegamento antincendio GB16806-2006.
Il pannello di controllo adotta una struttura a parete e un design modulare, e ha le specifiche di piena funzione, alta affidabilità e configurazione flessibile.che è facile da usareQuesto pannello di controllo può essere collegato con i punti di allarme via wireless.JB-TB-TC5126W pannello di controllo wireless intelligente allarme antincendio può essere abbinato con rilevatori di calore wireless tipo punto, sensori smEntere wireless, MCP, sensori di gas combustibili wireless, ecc. prodotti dalla nostra azienda come richiesto per soddisfare le varie esigenze di ingegneria antincendio.Si prega di leggere attentamente questo manuale prima di utilizzare e utilizzare questo pannello di controlloDopo la messa in servizio e l'accettazione, questo manuale deve essere curato da una persona speciale e conservato correttamente per riferimento futuro!

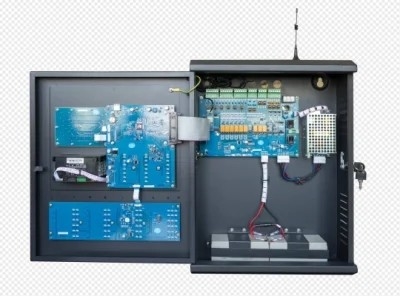

Introduzione dei componenti del pannello di controllo
Per rendervi più familiari con il pannello di controllo, ecco una breve introduzione dei principali componenti del pannello di controllo:
·Primariomodulo di controllo
La scheda di controllo principale è responsabile dell'analisi e del trattamento dei dati di informazione trasmessi da altri componenti del sistema e, in base ai risultati dell'analisi dei dati,comandare ad altri componenti del sistema di eseguire comandi corrispondenti, ad esempio allarme vocale per altoparlanti di controllo, ecc.
·Modulo di visualizzazione
Il componente di visualizzazione fornisce l'interfaccia di uscita principale delle informazioni di allarme, nonché l'interfaccia di manutenzione e consultazione giornaliera.
·Modulo chiave
I pulsanti matrice sono utilizzati nel pannello di controllo, che è molto conveniente per gli utenti per configurare e mantenere il sistema.
·PModulo di controllo
Il modulo di alimentazione alimenta l'intera attrezzatura del sistema e fornisce segnali di guasto di alimentazione come il guasto di alimentazione principale, il guasto di alimentazione in standby e la sottovoltaggio di alimentazione in standby,e ha una buona capacità anti-interferenza.
·Modulo wireless 470
La comunicazione bidirezionale codificata 470MHzFSK può comunicare con 32 dispositivi wireless.
·Looppannello di controllo
Questo pannello di controllo può essere collegato a 18 pannelli di controllo a circuito intelligente, che hanno meno cablaggio e alta affidabilità.Ogni tasto di avvio/arresto sul pannello di avvio manuale di controllo del fuoco può essere associato per definizione a qualsiasi apparecchiatura di bus collegata al sistema, e completare il controllo di avvio/arresto dell'apparecchiatura di collegamento del bus, risolvendo così a fondo i problemi inerenti al cablaggio di ingegneria,configurazione dell'apparecchiatura e installazione e debug del sistema integrato di collegamento di allarme.
·Pannello di controllo diretto
Questo pannello di controllo può essere dotato di un pannello di controllo diretto a tre fili a 6 vie e ha la funzione di rilevare il circuito aperto e il cortocircuito della linea di uscita,che possa garantire al massimo l'affidabilità del modulo di controllo stesso e la sua connessione con apparecchiature importanti.
Principali specifiche tecniche
1 alimentatore
Fornitore di alimentazione principale: gamma di tensione AC 220V (3.5A) + 10% ~ 15%.
Fornitore di alimentazione di riserva: batteria al piombo 12V/3,3Ah 2 batterie.
2 Ambiente operativo
Temperatura: -10°C ~ +55°C.
Umidità: ≤ 95%, non condensabile.
3 Capacità delle attrezzature
Numero di cicli: due cicli wireless.
Numero di componenti in ciascun ciclo: 32 punti.
Numero di segmenti di rete: 29.
Requisiti del sistema del filo
CAN bus: coppia tortuosa RVS con superficie trasversale ≥ 1,0 mm.
5 Parametri di radiofrequenza
Potenza di trasmissione: < 20 dBm
Distanza di comunicazione: ≤ 50 m
Banda di frequenza: 470MHz
6 Norme di attuazione
Norma esecutiva: pannello di controllo dell'allarme antincendio GB4717-2005
GA 1151-2014 Requisiti generali per la funzione di comunicazione wireless del sistema di allarme antincendio
GB16806-2006 Sistema di controllo del collegamento di fuoco
Processo di elaborazione delle informazioni in caso di errore e anomalie e controllo regolare
| - No, no, no, no. | Incriminazione | Motivo | Soluzione |
| 1 | Nessuna visualizzazione o visualizzazione anormale dopo l'avvio |
A. L'alimentazione è anormale B. cattiva connessione con il cavo del display |
A. Controllare l'alimentazione a 24 V B. Controllare il cavo di collegamento
|
| 2 | "fallimento della corrente principale" dopo l'avvio |
A. Senza corrente alternata B. Il fusibile è bruciato |
A. Controllare e collegare il filo CA B. Sostituire il fusibile CA (vedi etichetta per i parametri) |
| 3 | dopo l'avvio, viene visualizzato "fallimento in standby". |
A. L'assicurazione non funziona B. Connessione di linea scadente C. Perdita o danneggiamento della batteria |
A. Sostituire il tubo di sicurezza (cfr. etichetta per i parametri) B. Aprire la scatola di alimentazione e controllare i connettori pertinenti C. dopo aver funzionato per più di 8 ore a corrente alternata, sostituire la batteria se il guasto non può essere eliminato. |
| 4 | Non è possibile registrare il pannello di visualizzazione esterno | Errore o cattiva connessione della linea di comunicazione |
Controllare la linea di alimentazione e la linea di comunicazione del pannello di visualizzazione del fuoco
|
| 5 | non stampare |
A. Non stampato B. Malconnessione del cavo della stampante C. La stampante e' rotta. |
A. Ripristinare le impostazioni B. Controllare e collegare bene C. Cambiare la stampante |
| 6 | non risponde dopo aver premuto il pulsante manuale |
A. Status di divieto manuale B. Mal collegamento del cavo del disco di avvio manuale del fuoco |
A. Ripristinare la modalità di avvio B. Controllare e collegare bene |
| 7 | guasti dell'attrezzatura |
A.Disconnessione dell'apparecchiatura B. L'attrezzatura è danneggiata |
A. Controllare il collegamento B. Sostituzione delle attrezzature
|
| 8 | Errore di orologio, errore di stoccaggio, errore di circuito, ecc. |
A. Interferenze ambientali B. Invecchiamento delle parti corrispondenti |
A. Controllare se la messa a terra è in buone condizioni B. informare il nostro servizio tecnico |
