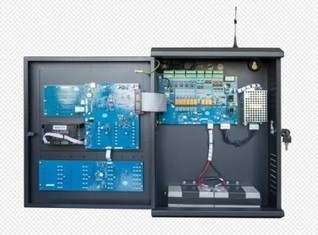

Pannello di controllo allarme incendio wireless intelligente per applicazioni industriali Safety (128 punti di rilevamento)
Prefazione
Il pannello di controllo allarme incendio wireless intelligente JB-TB-TC5126W è una nuova generazione di pannelli di controllo allarme incendio wireless integrati intelligenti, progettati e sviluppati a seguito di un'indagine completa sulla domanda del mercato della protezione antincendio da parte della nostra azienda, riassumendo l'esperienza ingegneristica antincendio dell'azienda nel settore della protezione antincendio per molti anni e soddisfacendo pienamente i requisiti di GB4717-2005 pannello di controllo allarme incendio, GA1151-2014 Requisiti generali per la funzione di comunicazione wireless del sistema di allarme incendio e GB16806-2006 Sistema di controllo di collegamento antincendio.
Il pannello di controllo adotta una struttura a parete e un design modulare e presenta le specifiche di piena funzionalità, alta affidabilità e configurazione flessibile. Il sistema adotta un display LCD a colori, facile da usare, facile da imparare e da utilizzare. Questo pannello di controllo può essere collegato a punti di allarme tramite wireless. Il pannello di controllo allarme incendio wireless intelligente JB-TB-TC5126W può essere abbinato a rilevatori di calore wireless a punto, rilevatori di fumo wireless, MCP, rilevatori di gas combustibili wireless, ecc. prodotti dalla nostra azienda, come richiesto, per soddisfare le varie esigenze dell'ingegneria antincendio. Si prega di leggere attentamente questo manuale prima di utilizzare e operare questo pannello di controllo. Dopo la messa in servizio e l'accettazione, questo manuale deve essere curato da una persona speciale e conservato correttamente per riferimento futuro!
Introduzione dei componenti del pannello di controllo
Per familiarizzare meglio con il pannello di controllo, di seguito vengono brevemente presentati i componenti principali del pannello di controllo:
· Principalemodulo di controllo
La scheda di controllo principale è responsabile dell'analisi e dell'elaborazione dei dati informativi trasmessi da altri componenti del sistema e, in base ai risultati dell'analisi dei dati, comanda ad altri componenti del sistema di eseguire i comandi corrispondenti, come il controllo dell'allarme vocale dell'altoparlante, ecc.
·Modulo display
Il componente display fornisce l'interfaccia di output principale delle informazioni di allarme, nonché l'interfaccia di manutenzione e interrogazione giornaliera.
·Modulo tasti
I pulsanti a matrice vengono utilizzati nel pannello di controllo, il che è molto comodo per gli utenti per configurare e mantenere il sistema.
·Modulo di alimentazione
Il modulo di alimentazione fornisce alimentazione per l'intera apparecchiatura di sistema e fornisce segnali di guasto di alimentazione come guasto di alimentazione principale, guasto di alimentazione di riserva e sottotensione di alimentazione di riserva e ha una buona capacità anti-interferenza.
·Modulo wireless 470
La comunicazione bidirezionale codificata 470MHzFSK può comunicare con 32 dispositivi wireless.
·Looppannello di controllo
Questo pannello di controllo può essere collegato a 18 pannelli di controllo ad anello intelligenti, che hanno meno cablaggio e alta affidabilità. Ogni tasto di avvio/arresto sul pannello di avvio del controllo antincendio manuale può essere associato a qualsiasi apparecchiatura bus collegata al sistema per definizione e completare il controllo di avvio/arresto dell'apparecchiatura di collegamento bus, risolvendo così a fondo i problemi intrinseci di cablaggio ingegneristico, configurazione delle apparecchiature e installazione e debug del sistema integrato di collegamento allarme.
·Pannello di controllo diretto
Questo pannello di controllo può essere dotato di un pannello di controllo diretto a tre fili a 6 vie e ha le funzioni di rilevamento di circuito aperto e cortocircuito della linea di uscita, che può garantire al massimo l'affidabilità del modulo di controllo stesso e la sua connessione con apparecchiature importanti.
Principali specifiche tecniche
Elaborazione delle informazioni di guasto e anomalia e controllo regolare
| N. | Guasto | Motivo | Soluzione |
| 1 | Nessuna visualizzazione o visualizzazione anomala dopo l'avvio |
A. L'alimentazione è anomala B. Connessione scarsa con il cavo del pannello di visualizzazione |
A. Controllare l'alimentazione a 24 V B. Controllare il cavo di collegamento
|
| 2 | "guasto alimentazione principale" dopo l'avvio |
A. Nessuna alimentazione CA B. Il fusibile CA è bruciato |
A. Controllare e collegare il filo CA B. Sostituire il fusibile CA (vedere l'etichetta per i parametri) |
| 3 | dopo l'avvio, viene visualizzato "guasto standby". |
A. L'assicurazione è rotta B. Connessione di linea scarsa C. Perdita o danneggiamento della batteria |
A. Cambiare il tubo di sicurezza (vedere l'etichetta per i parametri) B. Aprire la scatola di alimentazione e controllare i connettori pertinenti C. dopo l'avvio per più di 8 ore sotto alimentazione CA, sostituire la batteria se il guasto non può essere eliminato. |
| 4 | impossibile registrare il pannello di visualizzazione esterno | errore di connessione della linea di comunicazione o cattivo |
Controllare la linea di alimentazione e la linea di comunicazione del pannello di visualizzazione antincendio
|
| 5 | non stampare |
A. Non impostato per la stampa B. Connessione scarsa del cavo della stampante C. La stampante è rotta. |
A. Reimpostare le impostazioni B. Controllare e collegare bene C. Cambiare la stampante |
| 6 | nessuna risposta dopo aver premuto il pulsante manuale |
A. Stato di divieto manuale B. Connessione del cavo scarsa del disco di avvio antincendio manuale |
A. Reimpostare la modalità di avvio B. Controllare e collegare bene |
| 7 | guasti alle apparecchiature |
A. Disconnessione delle apparecchiature B. L'apparecchiatura è danneggiata |
A. Controllare la connessione B. Sostituzione delle apparecchiature
|
| 8 | guasto dell'orologio, guasto di archiviazione, guasto del loop, ecc. |
A. Interferenza ambientale B. Invecchiamento delle parti corrispondenti |
A. Verificare se la messa a terra è in buone condizioni B. informare il nostro servizio tecnico |
Profilo Aziendale
Henan Weiguo Intelligent Technology Co., LTD., fondata nel 2015, è un'importante filiale di Hanwei Electronics Group Corporation (Stock no.:300007) nel campo della casa intelligente e sicura e del business IoT. Henan Weiguo Intelligent Technology Co., LTD., basandosi sulla tecnologia dei sensori principali, si concentra su allarmi gas e fumo, monitor della qualità dell'aria, alcol test e prodotti antincendio. Sulla base dell'introduzione della tecnologia in primo piano sia da Hanwei Electronics Group Corporation che dall'estero, Henan Weiguo intelligent Technology Co., LTD., si è sviluppata in un'azienda innovativa con la raccolta di progettazione, ricerca e sviluppo, produzione, vendita e assistenza. Ci impegneremo sempre a diventare leader nell'hardware intelligente, fornendo un ambiente di lavoro e di vita sicuro, sano, ecologico e intelligente per famiglie e utenti in tutto il mondo.
FAQ
Q1: Sei un produttore?
A: (sì)
Q2: Qual è il tempo di consegna?
A: di solito
Controllo antincendio: un giorno lavorativo a settimana
qualità sfusa: tre settimane di lavoro
Luci di emergenza: due settimane di lavoro
qualità sfusa: quattro settimane
Q3: Come spedite la merce e quanto tempo ci vuole per arrivare?
A: Di solito spediamo tramite DHL, UPS, FedEx o via aerea. 3-5 giorni dopo il pagamento ricevuto.
Q4: Posso avere un ordine di esempio?
A: Sì, diamo il benvenuto all'ordine di esempio per testare e controllare la qualità.
Q5: Offrite il servizio OEM?
A: Sì, possiamo progettare ildispositivosecondo la tua richiesta.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
