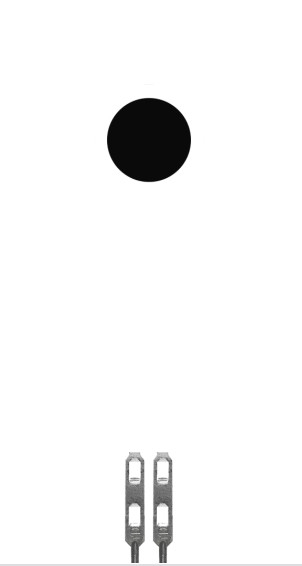

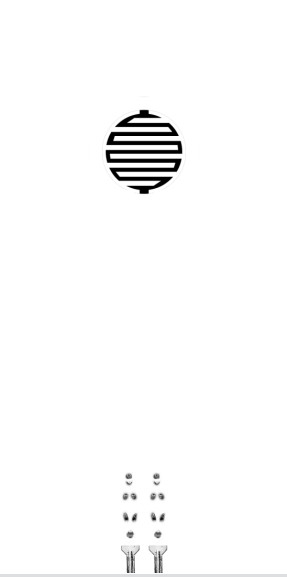

Sensore di pressione a film sottile flessibile intelligente DF9-40 Series
Descrizione
Il sensore di pressione a film sottile flessibile serie DF9-40 è un nuovo tipo di sensore con diritti di proprietà intellettuale indipendenti della tecnologia dei sensori di pressione flessibili. È stampato su materiale sottile flessibile con forte adesione, resistenza alla flessione e alta sensibilità di materiali nano funzionali flessibili, in modo da ottenere un'elevata sensibilità di rilevamento della pressione.
Il sensore di pressione a film sottile è un sensore resistivo. La resistenza in uscita diminuisce all'aumentare della pressione sulla superficie del sensore. La pressione può essere misurata attraverso una specifica relazione pressione-resistenza. È adatto per scenari di misurazione della pressione su superfici flessibili e può essere ampiamente utilizzato in smart home, elettronica di consumo, elettronica automobilistica, apparecchiature mediche, controllo industriale, robot intelligenti e altri campi.
La serie DF9-40 ha attualmente modelli da 500g, 2kg, 5kg, 10kg, 20kg e altri intervalli diversi.
Caratteristiche
Ø Ultra-sottile, spessore inferiore a 0,3 mm
Ø Risposta rapida
Ø Lunga durata, superato il test di pressione di oltre 1 milione di volte
Ø Il circuito di rilevamento è semplice, facile da integrare e applicare
Ø Il profilo del sensore può essere personalizzato
Ø I parametri dell'intervallo del sensore possono essere personalizzati
Ø Autenticazione RoHS superata
Parametri del prodotto
| Logo | Dimensioni (mm) |
| Lunghezza | 45.7 |
| Larghezza | 10 |
| Zona sensibile | φ7.5 |
| Passo dei pin | 2.54 |
| Tolleranza | 0.2 |
Indice di prestazione
| Modello | DF9-40@500g | DF9-40@2kg | DF9-40@5kg | DF9-40@10kg | DF9-40@20kg |
| Intervallo | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| Spessore | ≤0.3mm | ||||
| Dimensione | Vedi specifiche e descrizione delle dimensioni | ||||
| Punto di rispostanota1 | ≤20g | ≤300g | ≤700g | ||
| Ripetibilità | ±5%(50% Carico) | ||||
| Consistenzanota2 | ±10%(Lotto dello stesso modello) | ||||
| Isteresi | +15% (RF+ - RF-)/RF+ | ||||
| Durata | ＞Un milione di volte | ||||
| Resistenza iniziale | ＞10MΩ(Non caricato) | ||||
| Tempo di risposta | < 1ms | ||||
| Tempo di ripristino | < 15ms | ||||
| Tensione di prova | Valore tipico DC 3.3V | ||||
| Temperatura di esercizio | -20℃ - 60℃ | ||||
| EMI | Non produce | ||||
| ESD | Insensibilità | ||||
Scheda di riferimento dati
|
Modello: DF9-40@500g |
Modello: DF9-40@2kg |
Modello: DF9-40@5kg |
Modello: DF9-40@10kg |
Modello: DF9-40@20kg |
|||||
| pressione/kg | resistenza/kΩ | pressione/kg | resistenza/kΩ | pressione/kg | resistenza/kΩ | pressione/kg | resistenza/kΩ | pressione/kg | resistenza/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
