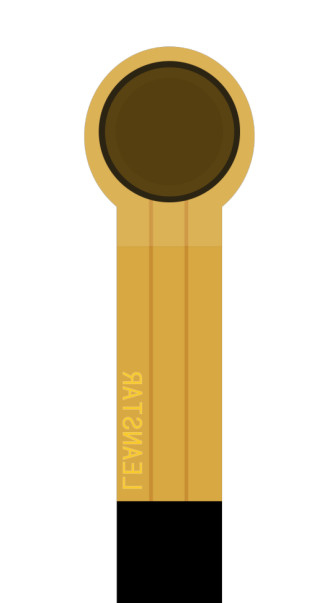

CE ROHS Thin Film Pressure Sensor 0.25mm SI4-G Extreme Sensitive

CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile

Prodotti - Altri
  • Evidenziare

    Sensore di pressione a film sottile analogico

    ,

    Sensore di pressione a film sottile da 0

    ,

    25 mm

  • Materiale
    Ploymer
  • Gamma
    5 kg
  • Modello Type dell'uscita
    Sensore analogico
  • Tensione di lavoro
    3.3V
  • Principio di funzionamento
    Biosensori
  • Nome del prodotto
    Sensori di pressione del film sottile di SI4-G
  • OEM/ODM
    Di sostegno
  • E-mail
    sales@wgsensor.com
  • whatsapp
    +8613333637163
  • Luogo di origine
    La CINA
  • Marca
    WG Sensor™
  • Certificazione
    CE RoHS
  • Numero di modello
    Sensori di pressione del film sottile di SI4-G
  • Quantità di ordine minimo
    49pcs
  • Prezzo
    1-49pcs/2.5USD ~ 50-2000pcs/2.0USD (Negotiable)
  • Imballaggi particolari
    Contenitore di regalo, singolo cartone
  • Tempi di consegna
    5-10 giorni del lavoro
  • Termini di pagamento
    T/T, L/C, Western Union, MoneyGram
  • Capacità di alimentazione
    anno di /per di 1000000 pc

CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile

  • CE ROHS Thin Film Pressure Sensor 0.25mm SI4-G Extreme Sensitive
Ottieni prezzo Contattaci

Risposta estremamente sensibile Sensore di pressione a pellicola sottile flessibile penna elettronica piezoresistiva micro



Descrizione

Sensore di pressione a film sottile flessibile SI4-Gè un nuovo tipo di sensore con diritti di proprietà intellettuale indipendenti della tecnologia flessibile dei sensori di pressione.resistenza alla piegatura e elevata sensibilità dei materiali funzionali nano flessibili, in modo da ottenere un'elevata sensibilità del rilevamento della pressione.
Il sensore di pressione a pellicola flessibile è un sensore resistivo. La resistenza di uscita diminuisce man mano che aumenta la pressione applicata alla superficie del sensore.La pressione può essere misurata attraverso una specifica relazione pressione-resistenza.
Il sensore di pressione a pellicola flessibile SI4-G è utilizzato principalmente per l'attivazione e il rilevamento della pressione delle penne elettroniche ed è installato sul retro del nucleo della penna.Quando l'utente scrive con la penna elettronicaDopo l'elaborazione algoritmica, il riconoscimento della scrittura può essere realizzato. , correzione della postura e altre funzioni, il segnale può essere raccolto attraverso un semplice circuito.


Caratteristiche


Ø ultra-sottili, di spessore inferiore a 0,25 mm

Ø resistenza alla piegatura

Ø Risposta rapida

Ø Lunga durata, superata la prova di pressatura di oltre 1 milione di volte

Ø Il segnale di uscita è facile da rilevare

Ø lunghezza del prodotto, dimensioni, confezione, ecc. personalizzabili

Ø Parametri di gamma dei sensori personalizzabili


Indice di prestazione



Modello SI4-G
Distanza 0 ~ 500 g
Spessore ≤ 0,25 mm
Dimensione Cfr. specifiche e descrizione delle dimensioni
Punto di risposta ≤ 30 g
Ripetibilità ±10% ((50% carico)
Consistenza ±20% ((Sorte dello stesso modello)
Isteresi +10% (RF)+- RF.-)/RF+
Durabilità >Un milione di volte
Resistenza iniziale > 10MΩ ((Non caricato)
Tempo di risposta < 1 ms
Tempo di ripresa < 15 ms
Tensione di prova Valore tipico CC 3.3V
Temperatura di funzionamento -20°C 60°C
IME Nessun prodotto
DSE Insensibilità

Scheda di riferimento dei dati


Modello pressione/g 50 100 150 200 250 300 350 400 450 500
SIG-4 resistenza/KΩ 5.26 3.24 2.47 2.10 1.85 1.66 1.55 1.45 1.38 1.33




Circuito di riferimento

CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile 0

Istruzioni



  • SI4-Sensore di pressione a film sottile flessibile è un componente non polare, non esiste direzionalità nel circuito;
  • Quando si utilizza, si prega di posizionare la zona sensibile alla pressione del sensore su una superficie ferma e piana.in uno stato di "risposta" quando non c'è pressioneIn questo stato, la resistenza di uscita del sensore può ancora rispondere alle variazioni di pressione e la relazione corrispondente non è più applicabile alla scheda di riferimento;
  • Se la superficie di supporto e la superficie di applicazione della forza sono sia superfici rigide che dure, e la superficie di contatto è più grande della zona sensibile del sensore, a causa della struttura del sensore stesso,la risposta alla pressione può essere piccola e instabile. al centro della zona sensibile deve essere fissato un tampone di gomma morbida rotonda, il cui diametro è leggermente inferiore a quello della zona sensibile,e la superficie deve essere superiore al 60% della superficie della zona sensibile;
  • È possibile fissare il sensore sulla superficie di supporto con nastro ad entrambi i lati, assicurandosi che la superficie di supporto sia ordinata e pulita prima di incollare.Si raccomanda di utilizzare nastro ad doppio lato di marca 3M• fornire servizi personalizzati;

Dopo che il sensore è sotto stress e mantiene la pressione, il valore della resistenza di uscita si allontana leggermente nel tempo, di solito entro il 5%.Nell'operazione di taratura, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni effettive.si raccomanda all'utente di sistemare il sensore in base allo scenario di applicazione effettivo e di testare da solo i parametri di deriva.

Annunci

  • Quando si utilizza il sensore, cercare di far sì che il carico ricevuto sia uniforme ed evitare il contatto diretto con il sensore da parte di oggetti taglienti;
  • L'uso a distanza ridurrà le prestazioni del sensore o addirittura lo distruggerà.
  • Il terminale del sensore è realizzato in rame e in materiale placcato e il piombo può essere saldato in base alle esigenze.si raccomanda di non superare i 300°C, e il tempo di contatto non deve superare 1 secondo, in modo da evitare che l'alta temperatura faccia fondere e deformare il substrato del film.
Dettagli

CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile 1CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile 2CE ROHS Sensore di pressione a pellicola sottile 0,25 mm SI4-G Estremamente sensibile 3
