Esperienza straordinaria Sensore di pressione a film sottile flessibile ZD10-100 per una vita migliore
Descrizione
Il sensore di pressione a film sottile flessibile ZD10-100 è un nuovo tipo di sensore con diritti di proprietà intellettuale indipendenti della tecnologia del sensore di pressione flessibile.È stampato su materiale sottile flessibile con forte adesione, resistenza alla flessione e alta sensibilità di materiali flessibili Nano funzionali, in modo da ottenere un'elevata sensibilità di rilevamento della pressione.
Il sensore di pressione del film flessibile è un sensore resistivo.La resistenza di uscita diminuisce all'aumentare della pressione applicata alla superficie del sensore.La pressione può essere misurata attraverso una specifica relazione pressione-resistenza.
ZD10-100 viene utilizzato principalmente per il rilevamento di piccole pressioni in una determinata area.Il suo punto di risposta è inferiore a 50 g, in grado di rilevare efficacemente il grilletto della pressione e il cambiamento di pressione sulla superficie del sensore ZD10-100.Può essere ampiamente utilizzato nella casa intelligente, nell'elettronica di consumo, nell'elettronica automobilistica e in altri campi
Caratteristiche
Ø Ultrasottile, spessore inferiore a 0,3 mm
Ø Pacchetto impermeabile flessibile
Ø resistenza alla flessione
Ø Risposta rapida
Ø Lunga vita, ha superato il test di pressatura di oltre 1 milione di volte
Ø Il segnale di uscita è facile da rilevare
Ø Lunghezza del prodotto personalizzabile, dimensioni, confezione pin, ecc.
Ø I parametri della gamma del sensore possono essere personalizzati
Indice di prestazione
| Modello |
ZD10-100 |
| Gamma |
0~500 g |
| Spessore |
≤0,3 mm |

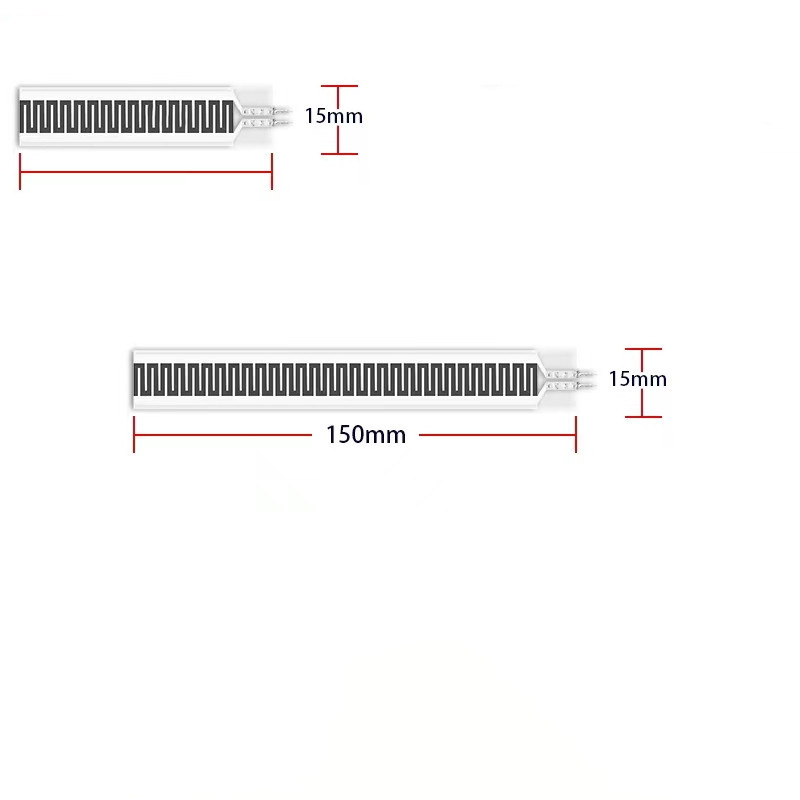

| Dimensione |
Vedere le specifiche e la descrizione della taglia |
| Punto di risposta1 |
≤50 g |
| Ripetibilità |
±5%(50%caricato) |
| Consistenza2 |
±15% (Lotto dello stesso modello) |
| Isteresi |
+10% (RF+ - RF-)/RF+ |
| Durabilità |
＞Un milione di volte |
| Resistenza iniziale |
＞10 MΩ (non caricato) |
| Tempo di risposta |
＜1 ms |
| Riprendi il tempo |
＜15 ms |
| Tensione di prova |
Valore tipico CC 3,3 V |
| temperatura di esercizio |
-20 ℃ ~ 60 ℃ |
| EMI |
Nessun prodotto |
| ESD |
Insensibilità |
Scheda di riferimento dei dati
| Modello |
Pressione/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
Resistenza/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
Nota: la curva nell'icona è ricavata dai dati misurati in condizioni specifiche.La relazione della curva è solo di riferimento.I dati effettivi dovrebbero essere testati dopo l'installazione in base all'applicazione specifica.
Circuito di riferimento
Istruzioni
- Il sensore di pressione flessibile ZD10-100 è un componente non polare, non c'è direzionalità nel circuito;
- Durante l'uso, posizionare la zona sensibile alla pressione del sensore su una superficie solida e piana.L'utilizzo del sensore su una superficie curva o irregolare renderà il sensore inizialmente conduttivo, cioè in uno stato di "risposta" in assenza di pressione;in questo stato, la resistenza di uscita del sensore può ancora rispondere alle variazioni di pressione e la relativa relazione non è più applicabile alla scheda tecnica di riferimento;
- Se la superficie di supporto e la superficie di applicazione della forza sono sia superfici rigide che dure e la superficie di contatto è più grande della dimensione del sensore (dimensione dell'area sensibile del sensore 52 mm*10 mm), a causa della struttura del sensore, la risposta alla pressione potrebbe essere piccola e instabile.Al centro dell'area sensibile deve essere applicato un tampone rotondo in gomma morbida, il diametro è leggermente inferiore all'area sensibile e l'area deve essere maggiore del 60% dell'area dell'area sensibile;
- È possibile utilizzare del nastro biadesivo per fissare il sensore sulla superficie di appoggio.Prestare attenzione che la superficie di appoggio sia ordinata e pulita prima di incollare.Si consiglia di utilizzare nastro biadesivo di marca 3M;fornire servizi personalizzati;
- Dopo che il sensore è stato sollecitato e ha mantenuto la pressione, il valore della resistenza di uscita cambierà leggermente nel tempo, di solito entro il 5%.Questo errore può essere ridotto con il metodo di calibrazione della temporizzazione.Nell'operazione di calibrazione, il tempo di attesa dopo l'applicazione della pressione è coerente con il tempo di attesa nelle applicazioni effettive.Poiché lo stato di forza del sensore è diverso nei diversi scenari applicativi, si consiglia all'utente di disporre il sensore in base allo scenario di applicazione effettivo e di testare i parametri di deriva da soli.
Annunci
- Quando si utilizza il sensore, cercare di rendere uniforme il carico ricevuto ed evitare il contatto diretto con il sensore da parte di oggetti appuntiti;
- L'uso fuori portata ridurrà le prestazioni del sensore o addirittura distruggerà il sensore;
- Il terminale del sensore è realizzato in rame e materiale stagnato, e il cavo può essere saldato a seconda delle esigenze.Va notato che la temperatura di saldatura non deve essere troppo alta, si consiglia di non superare i 300°C e il tempo di contatto non deve superare 1 secondo, in modo da evitare che l'alta temperatura si sciolga e deformi il supporto del film .
